Fnirsi 2C53T Портативний Осциллограф, Мультиметр, Генератор Сигналів — Максимальна комплектація

FNIRSI 2C53T — це універсальний двоканальний цифровий осцилограф «три в одному», випущений компанією FNIRSI та призначений для професіоналів у сфері технічного обслуговування та досліджень. Цей пристрій поєднує функції осцилографа, мультиметра та генератора сигналів. В осцилографі використовується апаратна архітектура FPGA+RM+АЦП із частотою дискретизації 250 MS/s, аналоговою смугою пропускання 50 МГц і вбудованим модулем захисту від високої напруги, який підтримує вимірювання пікової напруги до ±400 В. Він також підтримує збереження й перегляд знімків екрана форми сигналу для вторинного аналізу.

Функція мультиметра підтримує вимірювання напруги та струму змінного/постійного струму, а також вимірювання місткості, опору, діодів і цілісності ланцюга, що робить його ідеальним багатофункціональним інструментом для професіоналів, ентузіастів або домашнього використання.

Вбудований генератор функціональних сигналів DDS може виводити 13 типів функціональних сигналів із максимальною вихідною частотою 50 кГц і кроком 1 Гц. Вихідна частота, амплітуда та робочий цикл регулюються. Він обладнаний 2,8-дюймовим РК-екраном високої чіткості з роздільною здатністю 320*240 і вбудованою літієвою батареєю ємністю 3000 мА·год з часом роботи в режимі очікування до 6 годин. Його компактний розмір надає користувачам чудову портативність.

Особливості:

• Захист від горіння: захисна схема з подвійним керамічним запобіжником. Інтелектуальний захист від опіків, захист від перевантаження та вбудований подвійний запобіжник роблять його безпечнішим.
• Чудова продуктивність: апаратна архітектура використовує ту саму схему ARM + FPGA + високошвидкісний АЦП, що й настільні комп'ютери. Це не звичайна схема прямого збирання даних із ЦП, вона має потужну систему запуску з надсильною здатністю захоплення форми сигналу без втрати деталей форми сигналу.
• Детальний аналіз форми сигналу:  підтримує розширені функції, як-от режим XY, вимірювання курсора, вимірювання післясвічення, математичні операції тощо, що дає змогу легко фіксувати аномальні сигнали. Підтримує збереження й експорт сигналів для зручного вторинного аналізу.
• Збереження та перегляд сигналів: збережіть скриншот форми сигналу одним натисканням кнопки. Збережене зображення можна переглянути на осциллографі або експортувати на комп'ютер для полегшення вторинного аналізу.

Характеристики:

• Модель 2C53T
• Дисплей: 2,8-дюймовий кольоровий HD-екран
• Характеристики заряджання: TYPE-C (5 В/1 А)
• Батарея: літієва батарея ємністю 3000 мА·год.

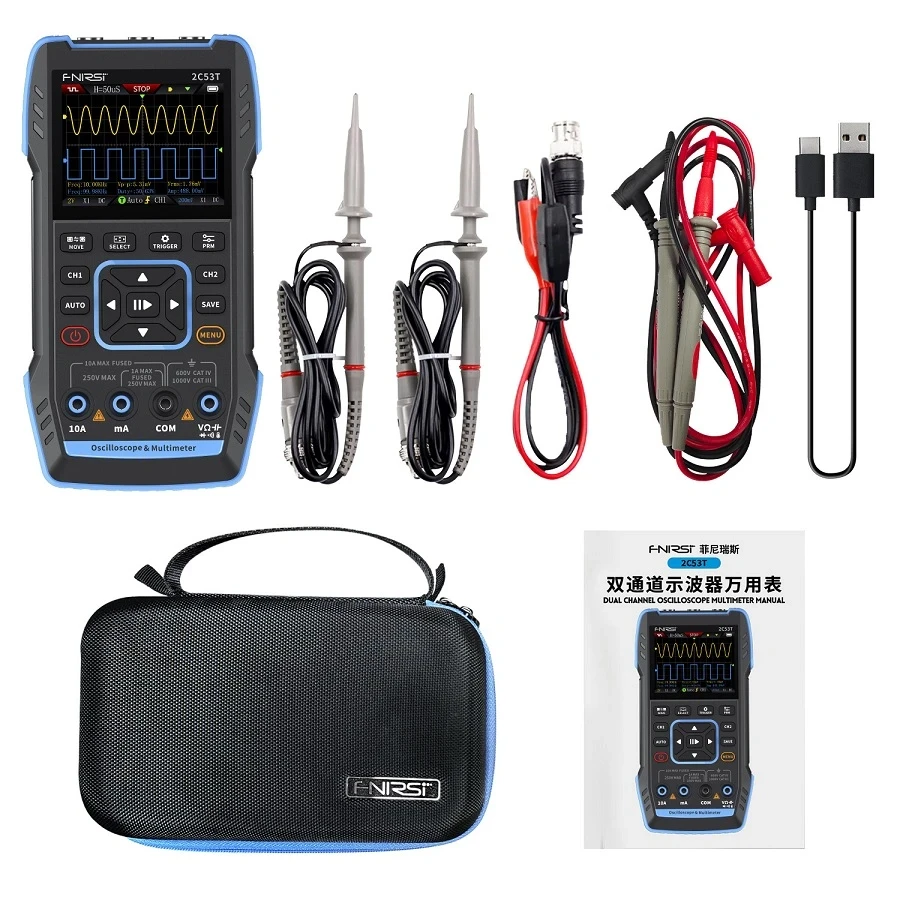

• Комплектація: 2C53T Осциллограф *1, 10X P6100 Щуп *2, Зонд  типу «крокодил» *1, Мультиметричний зонд *1, Кабель для заряджання *1, Сумка для зберігання *1, Інструкція користувача *1.

  Характеристики осцилографа:

• Канал: двоканальний
• Частота дискретизації: 250 мс/с
• Аналогова смуга пропускання: 50 мкм (двохканальний незалежний 50 мк)
• Глибина зберігання: 1 тис.точок
• Імпеданс: 1 МОм
• Діапазон тимчасової розгортки: 10 нс-20 с.
• Вертикальна чутливість: 10 мВВ/дел-10 Вт/діл (X1)
• Максимальне значення напруги: ± 400 В.
• Режим тригера: Авто/Нормальний/Одиничний
• Тип тригера: фронт зростання, фронт спаду
• Режим зображення: Y-T/Rolling/X-Y
• Метод з'єднання: змінний/постійний струм
• Математика: 8- основних операцій + БПФ.
• Збереження скриншота форми сигналу: так
• Експорт зображення сигналу: так
• Вимірювання курсора: так

          Характеристики мультиметра:

• Напруга постійного струму: 1,9999 В/19,999 В/199,99 В/1000 В
• Напруга змінного струму: 1,9999 В/19,999 В/199,99 В/750,0 В
• Постійний струм: 19,999 мАА/199,99 мА/1,9999 А/9,999 А
• Змінний струм: 19,999 мАА/199,99 мА/1,9999 А/9,999 А
• Опір: 19,999 МОм/1,9999 МОм/199,99 кОм/19,999 кОм, 1,9999 кОм/199,99 Ом
• Економія: 999,9 мкФ/99,99 мкФ/9,999 мкФ/999,9 нсФ/99,99 нсФ/9,999 нсФ/9,999 мкФ/99,99 мФ
• Температура: (-55~1300 )/(-67~2372 )
• Перевірка діода: так
• Перевірка безперервності: так

           Характеристики генератора сигналів:

• Форми сигналу: синусоїдальна хвиля, прямокутна хвиля, пилоподібна хвиля, півхвиля, повна хвиля, позитивна ступенева хвиля, зворотна східчаста хвиля, експонентичний зріст, експоненціальний спад, постійний струм, мультиаудіо, синкер-імпульс, хвиля Лоренца
• Вихідна частота: 0-50 кГц
• Вихідна амплітуда: 0-3 В
• Вхідний робочий цикл: 0-100%
