Fnirsi DSO-TC4 тестер компонентів (транзисторів), осцилограф, генератор сигналів

FNIRSI DSO-TC4 — це компактний і портативний осцилограф із цифровою обробкою сигналів, генератор сигналів і багатофункціональний тестер компонентів. Цей прилад має інтуїтивно зрозумілий інтерфейс і можливість під'єднання до комп'ютера для аналізу даних. Інформація виводиться на кольоровий TFT-дисплей із діагоналлю 2,8 дюйма, а живиться прилад від вбудованого акумулятора 3,7 В 1500 мА·год. Fnirsi DSO-TC4 призначений для технічного обслуговування, ремонту та розробок, пропонуючи широкий набір можливостей в одному пристрої. Завдяки компактному розміру, легкій вазі та портативності FNIRSI DSO-TC4 є зручним інструментом для діагностики та налагодження в лабораторних і польових умовах.

Особливості:

• Зовнішній вигляд, керування й режими роботи. Розмір корпусу 14 х 9 сантиметрів за товщини 3 сантиметри. Матеріал корпусу — пластик, комбінований. Використовується екран із діагоналлю 2.8 дюйма. У меню передбачено 8 мов, включно з російською. Клавіатура прогумована та зміщена ближче до правої частини приладу. Також є додаткова низка клавіш під дисплеєм, який відповідає за роботу в режимі осцилографа. Стартове меню пропонує кілька основних режимів: режим транзистор-тестера, режим осцилографа, режим генератора, а також меню з додатковими інструментами.
• ZIF-сокет для компонентів. У FNIRSI DSO-TC4 використовується широка панель ZIF-сокета, конектора, призначений для встановлення компонентів із мінімальним тиском притискання. Для встановлення треба підняти притискання вгору, а перед початком вимірювання опустити притискання в робоче положення. Для притиску сокета передбачена проріз на бічній грані корпусу. Є і можливість оцінки параметрів компонентів за допомогою виносних щупів. У такому разі самі щупи під'єднуються до сокета. Зручно проводити обміри великогабаритних або нестандартних компонентів.
• Вимірювання. У розділі Toolbox є додаткові інструменти (режими) для вимірювань. Наприклад, тести датчиків вологості, температури, а також продзвін: на обрив, діодів, стабілізронів тощо.
• Робота ІЧ-декодера. Одним із додаткових режимів роботи цього приладу є перевірка ІЧ-сигналів від бездротових пультів. Підтримується кодування NEC, самі сигнали відбиваються на дисплеї. Також зображається декодована команда в шістнадцятероречному коді.
• Передбачений генератор сигналів різної форми. Робочі межі: до 50 кГц і до 3 вольтів по амплітуді. Є можливість модуляції (Square Wave Duty Cycle) сигналу. Усього передбачено тринадцять різновидів сигналів.
• Режим осцилографа. Кнопки запуску/установлення й автоматичної синхронізації сигналу виведені на панель. Ширша смугу пропускання, порівнюючи з попередньою моделлю: 10 МГц замість 500 кГц, а також швидший АЦП (48 мегавибірок за секунду). Доступні режими вимірювань: від 50 наносекунд до 20 секунд, розвертку можна зробити від 10 мВ до 10 В.

Характеристики:

• Мови: 8, включно з російською та англійською
• Екран: 2,8-дюймовий кольоровий TFT-екран
• Підсвітка: регулювання яскравості
• Джерело живлення: TYPE-C (5 В/1 А)
• Акумулятор: 3,7 В/1500 мА·год
• Розмір: 90x142x27,5 мм.
• Вага: 186 г
• Матеріал корпусу: пластик
• Виробник: Китай

Осцилограф:

• Частота дискретизації в реальному часі: 48 мегамега вибірок/секунду
• Аналогова смуга пропускання: 10 МГц
• Вхідний опір: 1 МОм
• Режим зв'язку: змінний/постійний струм
• Діапазон випробувальної напруги: 1 зонд: 80 В палітурці (+40 В)
• Зонд 10: 800 Vpp (+400 В)
• Вертикальна чутливість: 10 мВ/діл ~ 10 В/діапазон X1)
• Вертикальне зміщення: регулюється за допомогою індикації
• Базовий діапазон часу: 50 нс ~ 20 с
• Режим тригера: автоматичний/нормальний/одинковий
• Тип тригера: нарослий край, край, що спадає
• Рівень тригера: регулюється за допомогою індикації
• Заморожування форми сигналу: Так (функція HOLD)
• Автоматичне вимірювання: Макс, Мін, Avg, RMS, Vpp, частота, цикл, робочий цикл

Вимірювач компонентів:

• Тест транзистори: Підтримка
• Тест діода: пряме падіння напруги <5 В
• Тест стабіліттрового діода: 0,01 ~ 4,5 В
• Тест польового транзизора (FET): JFET, IGBT, MIOSTET
• Тест односпрямованого SCR: напруга спрацьовування <5 В, рівень закрива
• Двоспрямований тест SCR: струм спрацьовування <6 мА
• Тест конденсатора: 25pF~1000 мкФ
• Тест резистора: 0,01 Ом ~ 50 МОм
• Тест індуктора: 10 мкГн ~ 1000 мкГн
• Тест DS18B20: Да
• DHT11 Тест: Да

Генератор сигналів:

• Форма вихідного сигналу: Підтримує 13 виходів сигналів
• Частота сигнала: 0-50 кГц
• Робочий цикл прямокутної хвилі: 0-100%
• Амплітуда сигналу: 0,1 В-3,0 В

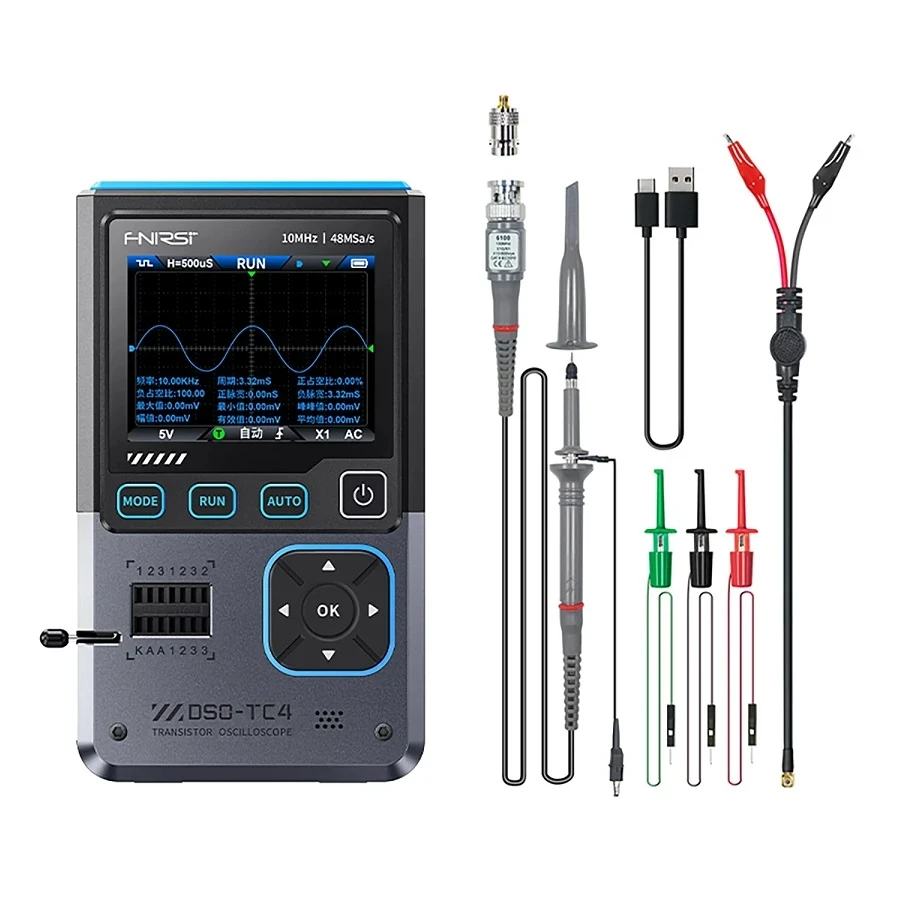

Комплектація

• FNIRSI DSO-TC4: 1 шт.
• Щуп для тестування компонентів: 3 шт.
• Щуп P6100: 1 шт.
• Затискач типу "крокодил": 1 шт.
• Кабель живлення Type-C: 1 шт.
• Інструкція англійською: 1 шт.
• Пакувальна коробка: 1 шт.
